Восьмиканальный автомат световых эффектов на
| 30. Восьмиканальный автомат световых эффектов на AT90S2313. |
|
Плата предназначена для управления от одной до восьми лампами (гирляндами) в автомате световых эффектов типа "бегущая волна". Может применяться в составе светокомплекса дискотек, домашнего комплекса или для тюнинга компьютера. Устройство может работать в нескольких режимах, которые устанавливаются выключатлями "auto" и "audio" (рис.1).

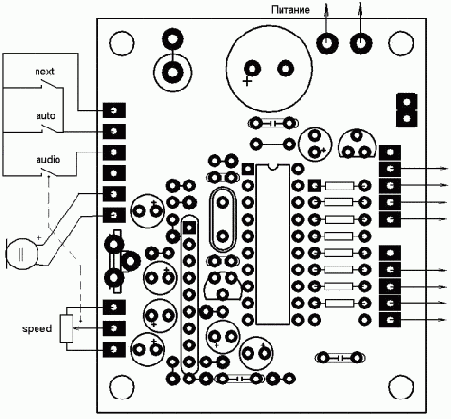

 Рис.1 Внешний вид устройства и схема подключения Если постоянно включен "auto" - включается автосмена программ через определенный промежуток времени, всего 26 программ. При отключеном режиме "auto", для последовательного перебора программ существует кнопка "next", при одиночном нажатии на которую происходит смена программы. Кнопка "audio" - позволяет включать\отключать звуковую анимацию, для которой в устройстве предусмотрен микрофон. Подключение нагрузки Если в качестве нагрузки используются светодиоды (например если устройство испоьзуется для тюнинга компьютера), то их можно подключить через ограничительные резисторы непосрественно к выводам микроконтроллера. Для маломощной нагрузки можно установить на плату микросхему ULN2803 (выходы с откр. коллекторами, Imax=500mA, Umax=50V), небольшие гирляндочки из светодиодов (и даже лампочек) можно цеплять прямо к ней. При использовании мощной нагрузки можно использовать оптотиристоры или Полупроводниковые ключи переменного тока , подключив их к выходам out1-out8, или соедениев выводы out1-out8 с разъемом XS2 универсальной платы коммутации, подключив ключи переменного тока к разъемам X1-X8. Файлы   Морозов Юрий, г.Кустанай
Все материалы для самостоятельного повторения этой конструкции, включая схему, топологию платы, прошивку для микроконтроллера доступны на компакт-диске "EVM Off-line Pro", заказать который можно по почте отправив запрос на e-mail: msevm@mail.ru
|
