25. Контроллер шаговых двигателей SD2v3.

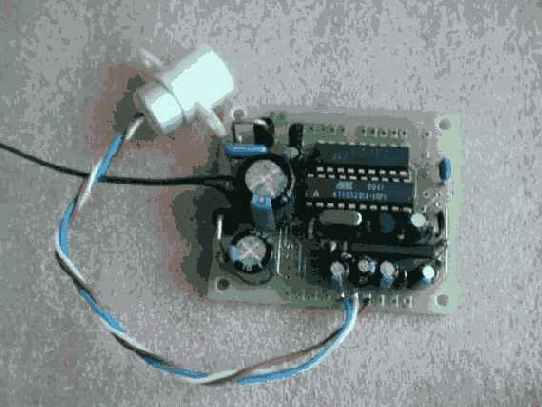

      Плата предназначена для управления двумя (или одним) шаговыми двигателями (ШД) в простых устройствах световых эффектов. Различные варианты,обусловленные исполнением оптической части (и желанием заказчика), достигаются установкой дополнительных элементов (на схеме - пунктиром) и соответствующей прошивкой контроллера. На данный момент существуют следующие версии:

A. "COLORCHENGER" Самое простое устройство. Один ШД периодически поворачивается на определённый угол меняя цветофильтр. Период смены цвета задаётся переменным резистором "Темп".

B. "BROOM" Один ШД совершает разные движения в пределах сектора (180 гр), поворачивая зеркало. Звуковая анимация.

C. "STARFLY" Первый ШД вращает диск с зеркалами, второй ШД меняет цветофильтры. Звуковая анимация.

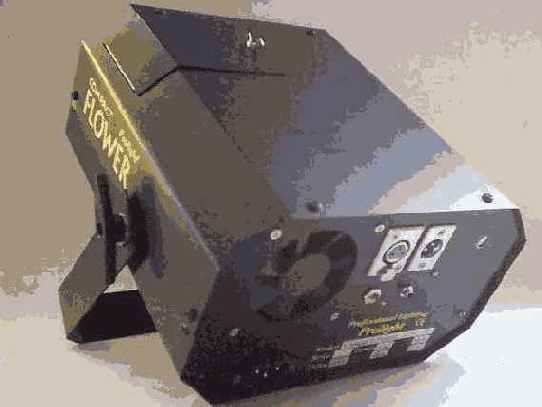

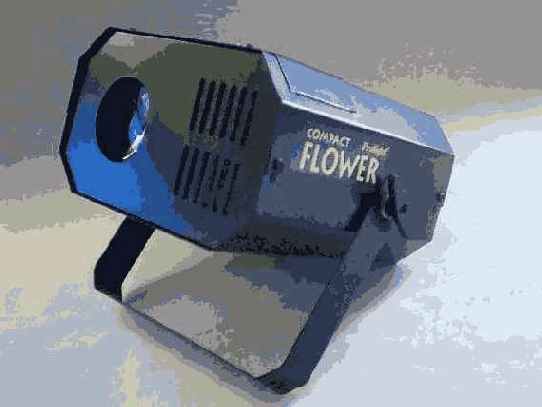

D. "COMPACT FLOWER"

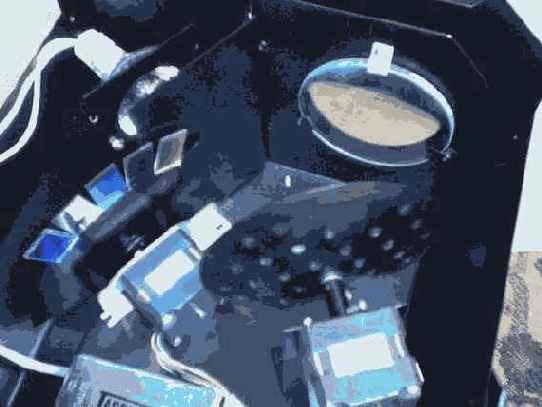

Первый ШД вращает диск с зеркалами, второй ШД меняет цветофильтры. Звуковая анимация (при автономной работе). Дистанционное управление (DMX512). Режим "Master-Slave".

ШД зеркала во всех случаях работает в режиме микрошага, обеспечивая плавность на медленных скоростях. Звуковая анимация - движения в такт с НЧ составляющей, скорость - в зависимости от характера музыки. Глубокая АРУ. На плате имеется выход для питания вентилятора (12в от компьютерного БП).

Для четвёртого варианта есть пульт управления на два прибора (или две группы приборов).

В качестве ШД используются 12-вольтовые (обмотка - 75 Ом) моторчики от старых 5-дюймовых дисководов с шагом 1.8 град. В принципе можно применить и другие, с меньшим сопротивлением обмоток (например, от принтеров), только учитывайте нагрузочную способность мс ULN2803.

О схеме. Питание - электронный трансформатор (используемый при евроремонте в различных светильниках с лампами на 12В ). От него же запитана галогеновая лампа. Возможно применение обычного транса. Резистор R8 устанавливается, если применён электретный микрофон (капсуль), а не МКЭ-3. Конденсатор C1 не нужен, если для питания служит обычный трансформатор. В вариантах с одним ШД возможна замена драйвера ULN2803 на ULN2003.



Принципиальная схема, в формате *.sch

Топология печатной платы в формате *.pcb


Морозов Юрий, г.Кустанай
