Аппаратные хитрости использования PIC-контроллеров


Замечания по работе с I2C


Работа с шиной I2C имеет некоторые особенности. По полному стандарту I2C управление нужно осуществлять двунаправленными выводами, которые при работе на выход имеют открытый коллектор (сток) с подтягивающими резисторами. Это связано с вопросами арбитража и синхронизации. Это выполняется в семействе MCS-51, но не выполняется в PIC-контроллерах, выходы которых активны как в состоянии «0», так и в состоянии «1» (за исключением одного выхода, имеющего открытый сток). Этот вопрос можно решить применением «виртуального открытого стока». Обычно вывод переключают или на вход или на выход регистром TRIS и при выводе просто записывают «0» или «1» в регистр данных. При «виртуальном открытом стоке» в регистре данных постоянно записан «0», сам вывод подтянут резистором к питанию. И при вводе и при выводе «1» вывод находится в режиме входа и переключается регистром TRIS только при выводе «0». Нужно иметь ввиду, что такая работа нужна только при необходимости соблюдения стандартов 12С, в основном в multi-master среде или с устройствами, которые могут выставлять неготовность по линии синхронизации. При обычной работе с последовательной памятью этого, как правило, не требуется.

Параллельным ОЗУ

Разумеется, при использовании контроллеров с соответствующим количеством выводов, имитируя портами контроллера шины адреса, данных и управления, можно применять обычные микросхемы статической или динамической памяти. Динамическая память имеет большую емкость и позволяет сократить число выводов контроллера за счет мультиплексирования шины адреса и использования 1-битной или 4-х битной шины данных, но требует регенерации. Очень выгодно ее использование в приборах типа «самописец» при условии. что при записи или воспроизведении их частота обеспечивает требуемый период регенерации. В режиме хранения регенерацию можно производить холостым воспроизведением или использовать внутреннюю регенерацию, имеющуюся во многих микросхемах динамической памяти.

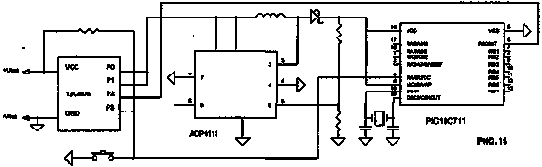

«ИНТЕЛЛЕКТУАЛЬНЫЙ КЛЮЧ»

Существует большое количество переносных приборов, в которых по каким-либо причинам нежелательно иметь тумблер или кнопку питания с фиксацией.
