Аппаратные хитрости использования PIC-контроллеров


Ввод аналогового сигнала с выводом стробов

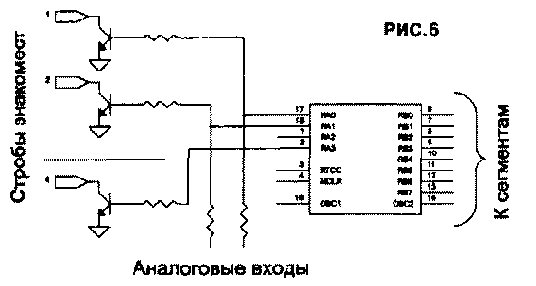

В PIC-контроллерах со встроенным АЦП одни и те же выводы могут использоваться как аналоговый вход, цифровой вход или цифровой выход. Возможно одновременное использование таких выводов для разных целей. В качестве примера на рис.6 показано подключение 7-сегментных индикаторов, при котором выходы сканирования используются как аналоговые входы.


В процессе сканирования индикатора выходы, генерирующие стробы знакомест, кратковременно переключаются в режим аналогового ввода. Необходимая развязка осуществляется резисторами. Для исключения влияния транзисторных ключей желательно применение полевых транзисторов.
