Аппаратные хитрости использования PIC-контроллеров


Управление 6-ю светодиодами 3-мя выходами


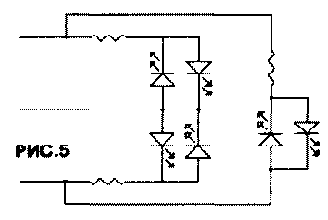

Еще более интересно включение трех пар встречно-параллельных светодиодов по схеме «звезда», рис.5.

Соответствующими сигналами микроконтроллера можно добиться свечения любого из шести светодиодов, а также их комбинаций. Используя динамическую индикацию, можно получить любые комбинации.
