Программаторы AVR микроконтроллеров. LPT программатор



Программаторы AVR микроконтроллеров. LPT программатор.

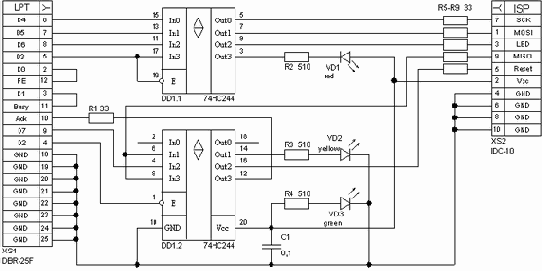

Принципиальная схема более сложного программатора на LPT порт показана на рисунке. В качестве шинного формирователя используется микросхема 74HC244 (К1564АП5), 74LS244 (К555АП5) либо 74ALS244 (К1533АП5), хотя может использоваться любой другой неинвертирующий шинный формирователь с тремя состояниями (в этом случае может потребоваться соответствующее изменение схемы). Светодиод VD1 индицирует режим записи микроконтроллера, светодиод VD2 - чтения, светодиод VD3 - наличие питания схемы. Напряжение, необходимое для питания схема берёт с разъёма ISP, т.е. от программируемого устройства. Эта схема является переработанной схемой программатора STK200/300 (добавлены светодиоды для удобства работы), поэтому она совместима со всеми программами программаторов на PC, работающих со схемой STK200/300. Для работы с этим программатором можно посоветовать программу IC-Prog (где при выборе типа программатора следует установить "STK200 Programmer") или программу AVReal.

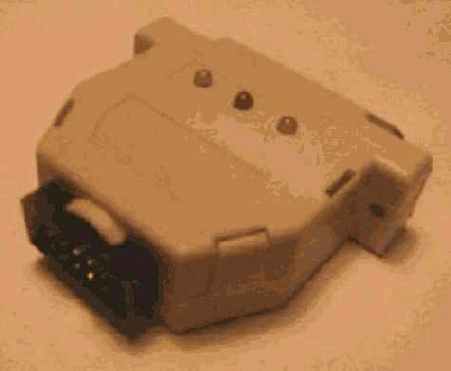

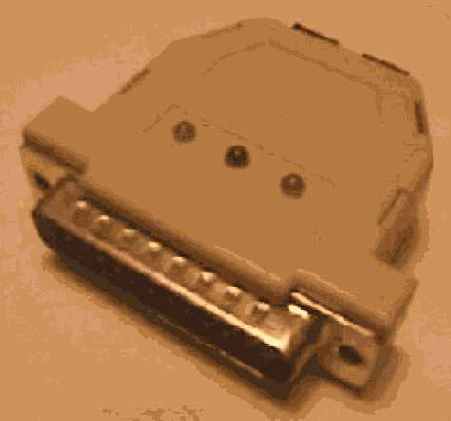

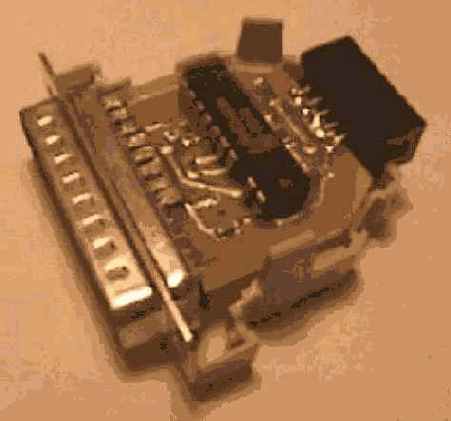

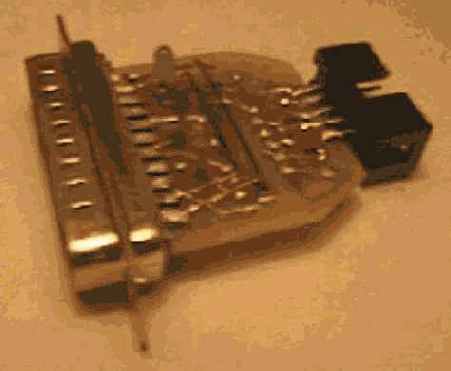

Программатор можно выполнить на печатной плате и поместить её в корпус разъёма LPT, как показано на рисунках:
Для работы с программатором удобно использовать удлинитель LPT порта, который несложно изготовить самому (к примеру, из кабеля Centronix для принтера), главное "не жалеть" проводников для земли (18-25 ноги разъёма) или купить. Кабель между программатором и программируемой микросхемой не должен превышать 20-30 см.

Файлы:

  • Схема LPT программатора (в формате sPlan 5.0) (22,5 кб)
  • Топология печатной платы LPT программатора (в формате Sprint Layout 3.0) (22,0 кб)
  • Программа IC-Prog 1.05 (архив RAR) (375 кб)
  • Программа AVReal 1.22 (архив RAR) (98,8 кб)

Рудных Владимир
Mailto: Dreadatour@mail.ru
