Программатор "ByteBlaster"


Микросхемы MAX7000A, MAX3000A, MAX9000 фирмы ALTERA, программируются в системе через стандартный четырехконтактный JTAG интерфейс. Програмное обеспечение создает конфигурационную последовательность, которая загружается в ПЛИС с помощью специального загрузочного кабеля ByteBlaster, принципиальная схема которого приведена на рис.1

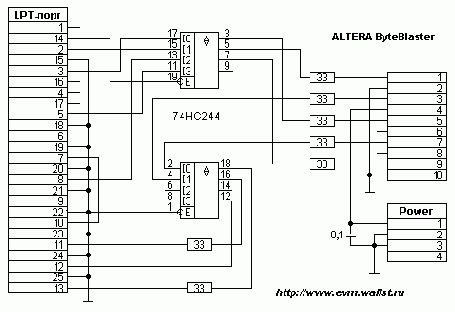

Рис 1.Принципиальная схема программатора ByteBlaster.


Полностью описание в формате .pdf, можно взять здесь: dsbyte.pdf





Микросхемы MAX7000A, MAX3000A, MAX9000 фирмы ALTERA, программируются в системе через стандартный четырехконтактный JTAG интерфейс. Програмное обеспечение создает конфигурационную последовательность, которая загружается в ПЛИС с помощью специального загрузочного кабеля ByteBlaster, принципиальная схема которого приведена на рис.1


Рис 1.Принципиальная схема программатора ByteBlaster.

Загрузить програмное обеспечение MAX+PLUS II BASELINE версии 10.0 (объем составляет 45,822,459 байт)



Полностью описание в формате .pdf, можно взять здесь: dsbyte.pdf
