Программатор "AVReAL"
Программатор AVREAL служит для внутрисистеммного программирования микроконтроллеров фирмы ATMEL, серии AVR: AT90S1200, AT90S2313, AT90S4414, AT90S8515, mega103 и другие.
Аппартная часть програматора представляет из себя немного модифицированный загрузочный кабель ALTERA ByteBlaster, описаный выше. Изменения внесены с учетом рекомендаций автора программатора "AVReAL" (рис.2)

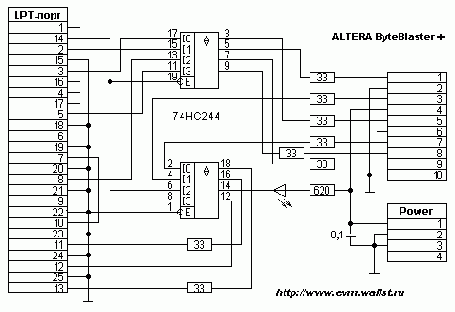

Рис 2.Принципиальная схема программатора ByteBlaster+.
Конструктивно программатор выполнен на односторонней печатной плате. Подключение программатора к LPT-порту осуществляется стандартным кабелем, а подключение к платам адаптеров (или к разрабатываемой конструкции) с помощью типового (IDC-10) шлейфа (рис.3)
Печатная плата разработана так, что на ней можно собрать как обычный ByteBlaster, так и модифицированый для использования с программой AVReAL.

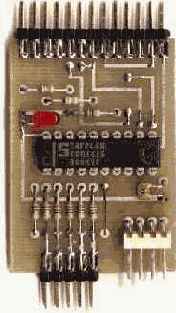

Рис 3. Загрузочный кабель ByteBlaster+
Более подробно о программаторе можно посмотреть на сайте автора "там живет avreal", там же можно скачать последнюю версию программатора, а также посмотреть F.A.Q.
Описание программы
Топология печатной платы в формате *.pcb
(!)
Для программирования ПЛИС ALTERA EPM7032SLC44-10, EPM7064SLC44-10 и т.п. можно использовать Адаптер MAX7000
Для программирования микроконтроллера Atmel AT90S2313 можно использовать Адаптер 2313
09. Программатор ByteBlaster+
Программатор AVREAL служит для внутрисистеммного программирования микроконтроллеров фирмы ATMEL, серии AVR: AT90S1200, AT90S2313, AT90S4414, AT90S8515, mega103 и другие.
Аппартная часть програматора представляет из себя немного модифицированный загрузочный кабель ALTERA ByteBlaster, описаный выше. Изменения внесены с учетом рекомендаций автора программатора "AVReAL" (рис.2)
Рис 2.Принципиальная схема программатора ByteBlaster+.
Конструктивно аппартная часть программатора представляет из себя печатную плату и два типовых шлейфа, это достаточно удобно, так как шлейфы могут использоваться при работе с другими устройствами, когда программатор не используется. Печатная плата разработана так, что на ней можно собрать как обычный ByteBlaster, так и модифицированый для использования с программой AVReAL.
Рис 3. Загрузочный кабель ByteBlaster+
Более подробно о программаторе можно посмотреть на сайте автора "там живет avreal", там же можно скачать последнюю версию программатора, а также посмотреть F.A.Q.
Описание программы
(!)
Для программирования ПЛИС ALTERA EPM7032SLC44-10, EPM7064SLC44-10 и т.п. можно использовать Адаптер MAX7000
Для программирования микроконтроллера Atmel AT90S2313 можно использовать Адаптер 2313
